Boîtier de batterie Seplos 48V 51,2V MASON 230L à monter soi-même, sans cellule (pour batteries CATL 230Ah)

★ Service : Garantie de 10 ans

★ Assistance : OEM, ODM, OBM, Personnalisation

★ Certifications : IEC, CE, RoHS, UN38.3, ISO, etc.

Le système de stockage d'énergie Mason 51,2 V 230 Ah LiFePO4 fournit 11,7 kWh d'énergie fiable pour les applications résidentielles, hors réseau et commerciales.

Le kit de montage Seplos Mason 230L pour batterie comprend toutes les pièces nécessaires à l'assemblage d'une batterie 51,2 V 230 Ah pour le stockage d'énergie domestique et solaire. Il intègre le système de gestion de batterie Seplos (BMS) pour une protection complète. Idéal pour les particuliers et les solutions de stockage d'énergie.

Caractéristiques

• batterie au lithium de qualité automobile
• Utilisation plus sûre
• Équilibrage passif
• stockage d'énergie évolutif

Avantages de notre boîtier de batterie à monter soi-même

1. Kit complet : L'ensemble tout compris simplifie l'ensemble du processus d'assemblage.
2. Système de gestion de bâtiment intelligent : une protection et une surveillance complètes améliorent la stabilité du système.
3. Équilibrage passif : optimise les performances et prolonge la durée de vie globale.
4. Conception évolutive : La configuration modulaire permet une extension future flexible.
5. Compatible avec l'énergie solaire : Conçu pour une intégration transparente aux systèmes solaires domestiques.

Spécifications techniques

BMS : Smart 16S 200A (Max 32 unités en parallèle)
Protocole de communication : CAN / RS485*2
Indice d'étanchéité : IP20
Dimensions du boîtier de batterie : (L*l*H) 670*414*267 mm
Poids : 30 kg
Affichage : écran LCD
Système de gestion de batterie intégré
Communication avec l'onduleur CAN/RS485*2

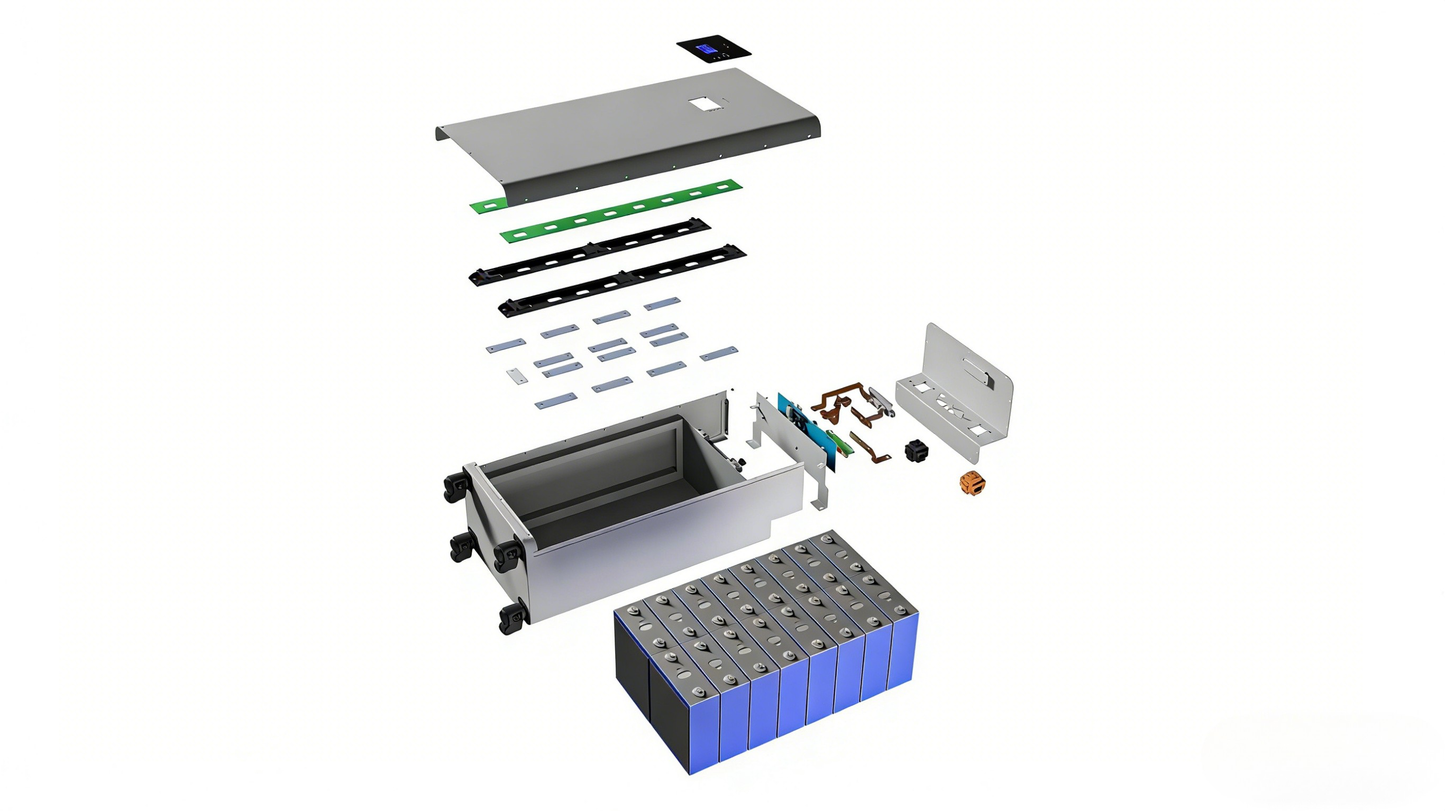

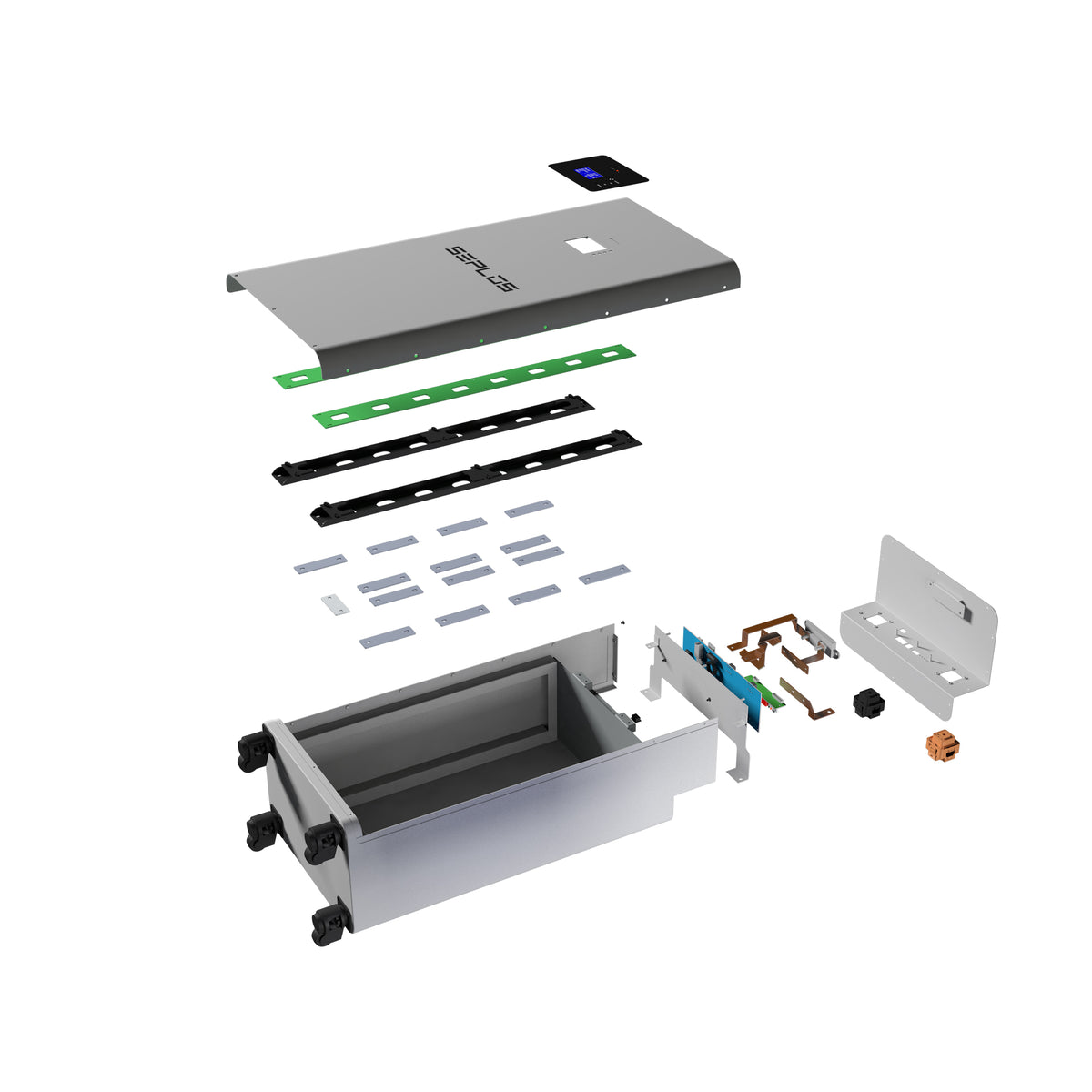

Liste des colis

Article	Partie principale
1	1 × Boîtier de batterie (Conteneur à cellules, panneau de montage BMS, panneau supérieur, barre fixe, barre supérieure, couvercle supérieur)
2	1 × 48 V/200 A 16S Seplos BMS
3	1 fusible 80 V 400 A avec support
4	4 × Roue
5	2 × Carte PCB pour la connexion BMS et cellule
6	1 × écran LCD
7	1 × Autocollant pour écran LCD
8	4 × Bouchon à bouton
9	3 × Fils (Fil de l'écran LCD, Carte PCB A et Connecteur de la carte PCB)
10	1 × Interrupteur marche/arrêt
11	2 × Bornes de batterie (borne P+ et borne P-)

Article	Autres composants
1	6 × Barres omnibus en cuivre (connexion BMS)
2	15 × Barres omnibus en aluminium (Connexion cellulaire)
3	9 × Feuille époxy (entre la cellule et le boîtier)
4	28 × Ruban EVA (Entre les cellules)
5	Film PC 40 ×

Article	Détails des vis
1	32 × Écrou à embase hexagonale M6 (Pour fixer les barres omnibus en aluminium)
2	12 × Vis à tête hexagonale Phillip M4 × 5 mm (fixation de circuit imprimé)
3	13 vis Phillip Hex M5 × 8 mm + rondelle + ressort (fixation du câble de terre et du support supérieur)
4	7 vis Phillip Hex M5 × 8 mm + rondelle + ressort (fixation de la barre supérieure)
5	9 vis Phillips rondes M8 × 8 mm + rondelle + ressort (fixation BMS)
6	6 vis Phillips rondes M8 × 6 mm + rondelle + ressort (fixation d'écran LCD)
7	8 × Douille hexagonale M4 × 10 mm (fixation des bornes P+/P-)
8	29 × Vis à tête fraisée hexagonale M4 × 10 mm (Boîtier de batterie et couvercle supérieur)
9	18 vis Phillip Hex M6 × 14 mm + rondelle + ressort (fixation par pied)
10	4 vis Phillip Hex M8 × 10 mm + rondelle + ressort (fixation de la barre omnibus P+/P-)

Système de gestion technique du bâtiment ( GTB ) intelligent intégré

Système de contrôle intelligent

• Protection contre les surcharges, les décharges excessives et les surintensités
• Équilibrage cellulaire actif pour des performances optimales

Surveillance de l'État :

• Calcul en temps réel de l'état de charge (SOC).
• Estimation de l'état de santé (SOH)
• Surveillance de la tension, du courant et de la température

Communication:

• Prise en charge des protocoles CAN et RS485
• Compatible avec les onduleurs et les systèmes de surveillance
• télécommande et échange de données

Diagnostic des pannes :

• Détection et alertes de pannes en temps réel
• Journalisation des événements avec horodatage
• Codes de diagnostic pour le dépannage

Hautement compatible avec divers onduleurs

Compatible avec tous les onduleurs utilisant le protocole Pylontech via CAN ou RS485. Marques prises en charge : PYLONTECH, SUNSYNK, Afore, Growatt, SMA, SOROTEC, GOODWE, Victron Energy, Deye, SOFAR SOLAR, Voltronic Power et Sol-Ark. Adaptation de protocole personnalisée disponible sur demande.

Convient à une large gamme d'applications

Les boîtiers de batterie DIY de 11,7 kWh sont largement applicables aux scénarios suivants : stockage d'énergie domestique, stockage commercial, alimentation de secours industrielle, systèmes d'alimentation hors réseau, systèmes d'alimentation connectés au réseau et alimentations sans interruption (UPS), etc.
