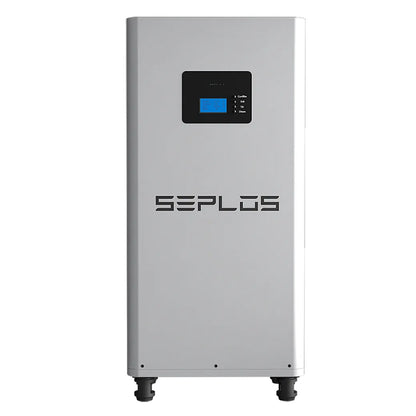

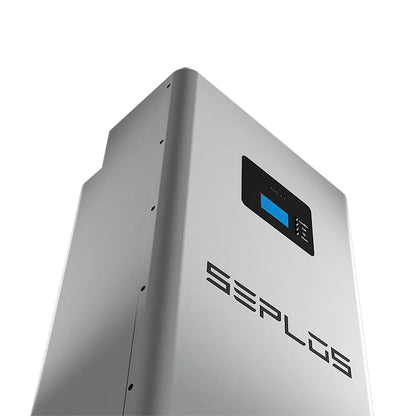

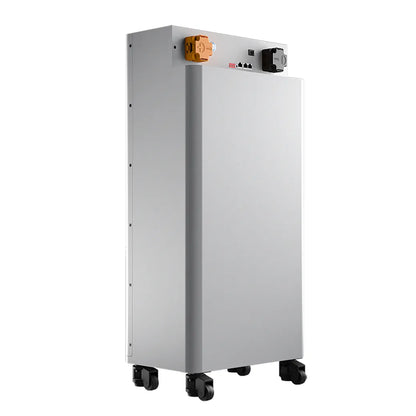

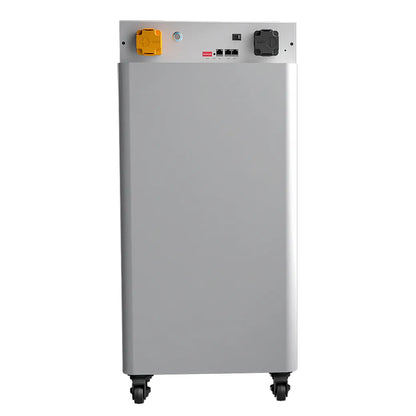

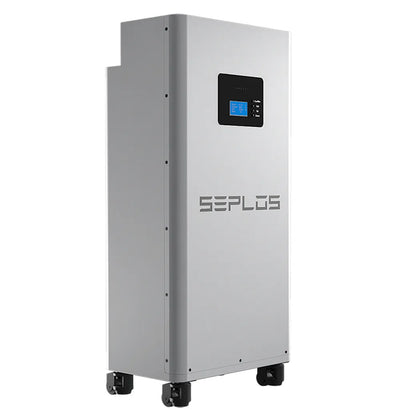

EU-Warehouse-Seplos Boîtier de batterie DIY MASON 280L 51,2 V sans cellule de batterie (pour batteries EVE/CATL/Hithium 280 Ah/314 Ah/340)

★ Service : Garantie de 10 ans

★ Assistance : OEM, ODM, OBM, Personnalisation

★ Certifications : IEC, CE, RoHS, UN38.3, ISO, etc.

Le système de stockage d'énergie Mason 51,2 V 280 Ah/314 Ah LiFePO4 fournit 14,3 kWh d'énergie fiable pour les applications résidentielles, hors réseau et commerciales.

Le kit Seplos Mason à monter soi-même est conçu pour le stockage d'énergie domestique et professionnel. Compatible avec les cellules prismatiques LiFePO4 3,2 V 280 Ah/314 Ah, il inclut un équilibreur actif Seplos 10 A qui garantit des performances constantes des cellules, optimisant ainsi la durée de vie et la capacité utile de la batterie tout en assurant une protection complète du système.

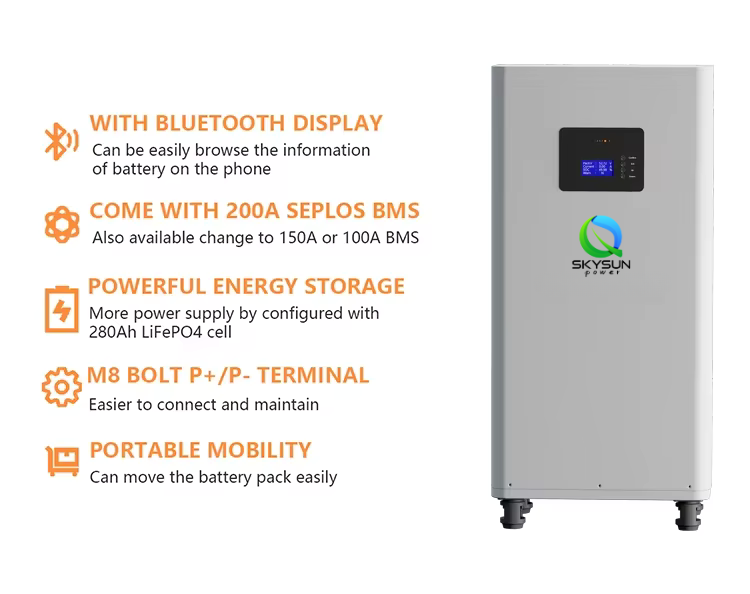

Caractéristiques

• Batterie au lithium de qualité automobile
• Utilisation plus sûre
• Compatibilité plug-and-play
• Équilibrage actif
• Surveillance Bluetooth
• stockage d'énergie évolutif

Spécifications techniques

BMS : Smart 16S 200A (Max 32 unités en parallèle)
Indice d'étanchéité : IP20
Dimensions de la batterie : (L*l*H) 414*268*900 mm
Poids (kits) : 35 kg

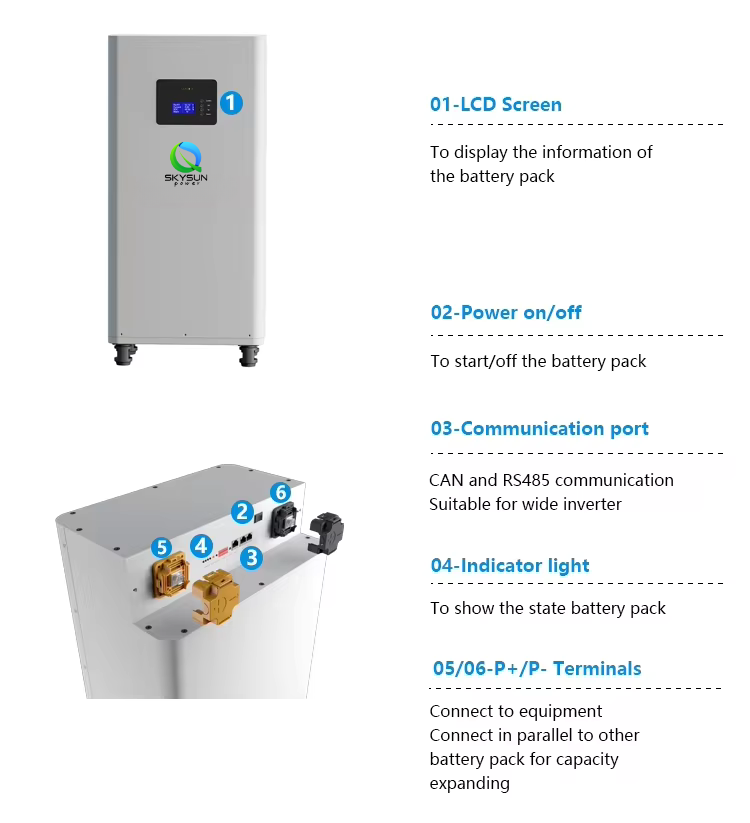

Affichage : écran LCD
Système de gestion de batterie intégré.
Communication avec l'onduleur CAN/RS485*2.

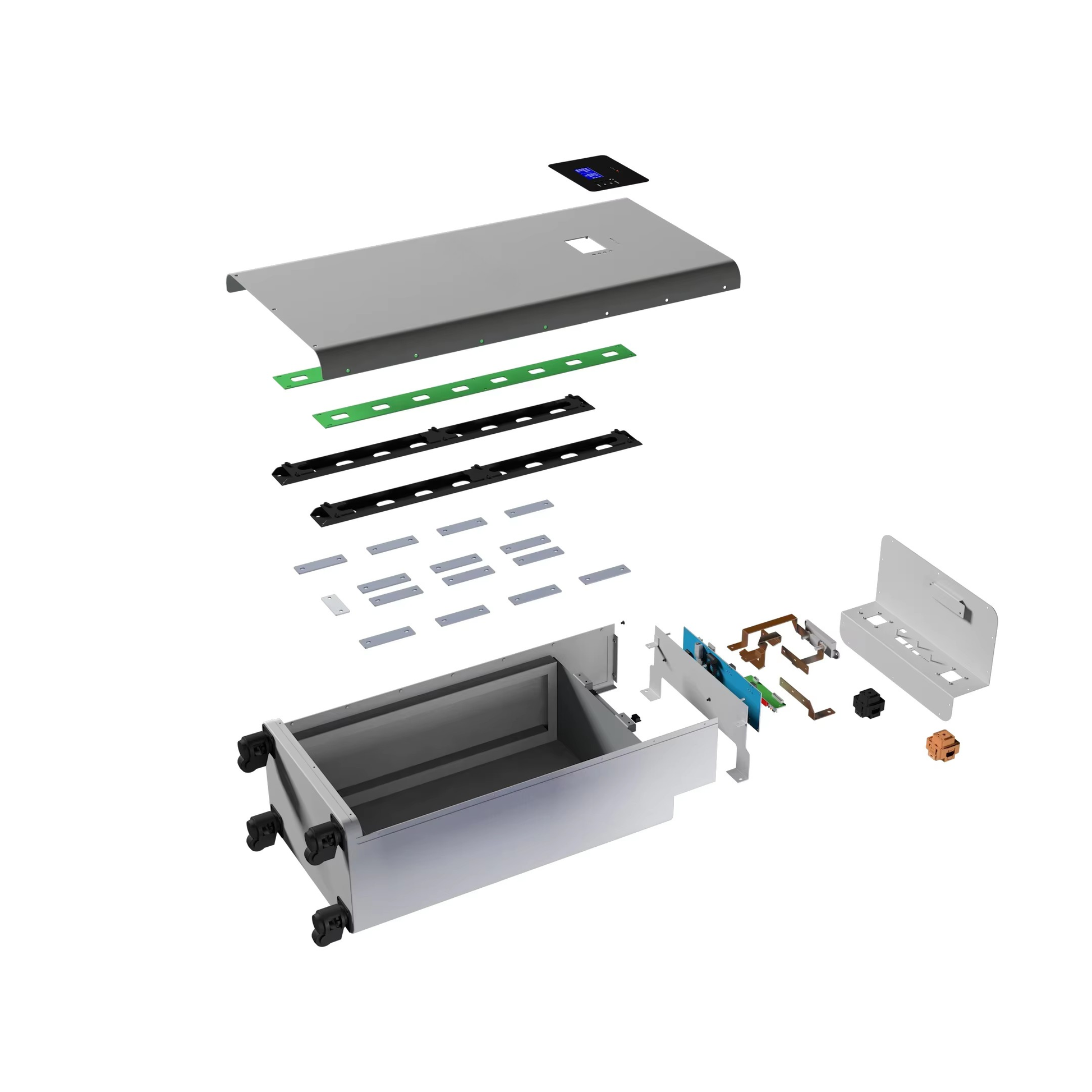

Liste des colis

	Partie principale
1	1 * Boîtier de batterie (Conteneur à cellules, panneau de montage BMS, panneau supérieur, barre fixe, barre supérieure, couvercle supérieur)
2	1 * 48 V 200 A 16S Seplos BMS
3	1 relais 10A 16S avec équilibreur actif
4	1 fusible 80 V 400 A avec support
5	Roues à 4 *
6	2 * Carte PCB pour la connexion BMS et cellule
7	1 écran LCD
8	1 * Autocollant pour écran LCD
9	4 * Bouchon à bouton
10	3 * Fils (fil de l'écran LCD, carte PCB A et connecteur de la carte PCB)
11	1 * Interrupteur marche/arrêt

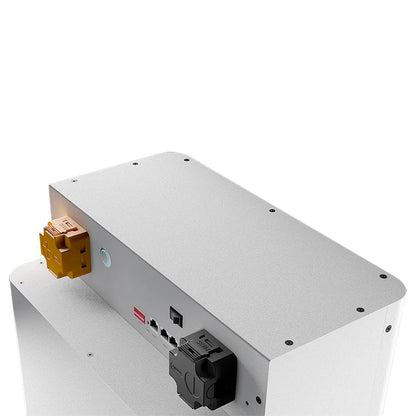

12	2 * Bornes de batterie (borne P+ et borne P-)

	Autres composants
1	6 barres omnibus en cuivre (connexion BMS)
2	15 barres omnibus en aluminium (connexion cellulaire)
3	9 * Feuille époxy (entre la cellule et le boîtier)
4	28 * Ruban EVA (entre les cellules)
5	40 * Film PC

	Détails des vis
1	32 * Écrous à embase hexagonale M6 (pour fixer les barres omnibus en aluminium)
2	12 * Vis à tête hexagonale Phillip M4 * 8 mm (fixation pour circuit imprimé)
3	13 * Vis à tête hexagonale Phillip M5 * 8 mm + rondelle + kit de ressorts (fixation du câble de masse et du support supérieur)
4	7 * Vis hexagonales Phillip M5 * 8 mm + rondelle + ressort (fixation de la barre supérieure)
5	9 vis Phillips rondes M3 * 8 mm + rondelle + ressort (fixation BMS)
6	6 vis Phillips rondes M3 * 6 mm + rondelle + ressort (pour la fixation d'écran LCD)
7	8 * Douille hexagonale M4 * 10 mm (fixation des bornes P+/P-)
8	29 * Vis à tête fraisée hexagonale M4 * 10 mm (Boîtier de batterie et couvercle supérieur)
9	18 * Vis hexagonales Phillip M6 * 14 mm + rondelle + kit de ressorts (fixation par pied)
10	4 vis Phillip Hex M8 * 10 mm + rondelle + ressort (fixation de la barre omnibus P+/P-)

Système de gestion technique du bâtiment ( GTB ) intelligent intégré

Système de contrôle intelligent

• Protection contre les surcharges, les décharges excessives et les surintensités
• Équilibrage cellulaire actif pour des performances optimales

Surveillance de l'État :

• Calcul en temps réel de l'état de charge (SOC).
• Estimation de l'état de santé (SOH)
• Surveillance de la tension, du courant et de la température

Communication:

• Prise en charge des protocoles CAN et RS485
• Compatible avec les onduleurs et les systèmes de surveillance
• télécommande et échange de données

Diagnostic des pannes :

• Détection et alertes de pannes en temps réel
• Journalisation des événements avec horodatage
• Codes de diagnostic pour le dépannage

Hautement compatible avec divers onduleurs

Compatible avec tous les onduleurs utilisant le protocole Pylontech via CAN ou RS485. Marques prises en charge : PYLONTECH, SUNSYNK, Afore, Growatt, SMA, SOROTEC, GOODWE, Victron Energy, Deye, SOFAR SOLAR, Voltronic Power et Sol-Ark. Adaptation de protocole personnalisée disponible sur demande.

Convient à une large gamme d'applications

Les boîtiers de batterie DIY de 14,3 kWh sont largement applicables aux scénarios suivants : stockage d'énergie domestique, stockage commercial, alimentation de secours industrielle, systèmes d'alimentation hors réseau, systèmes d'alimentation connectés au réseau et alimentations sans interruption (UPS), etc.
