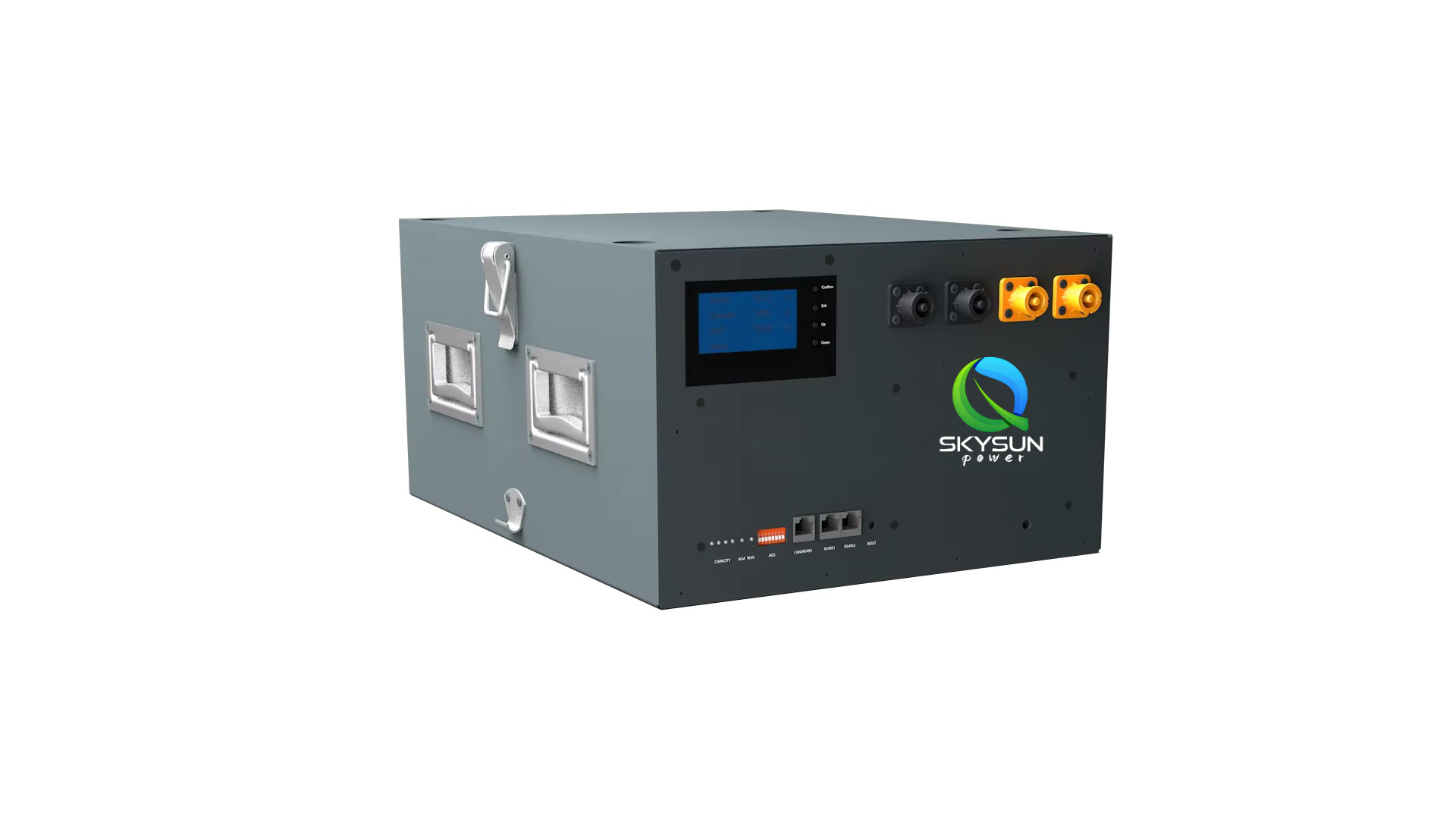

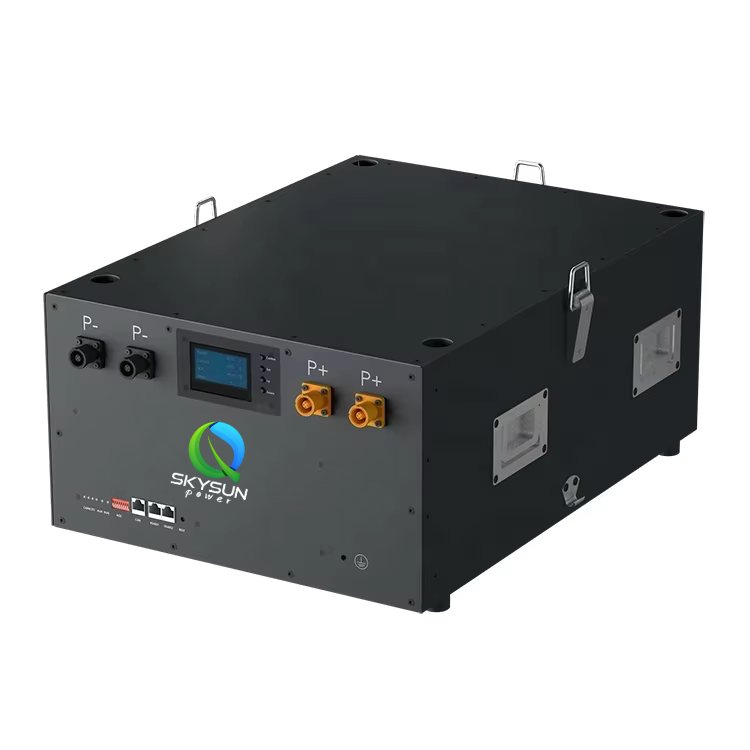

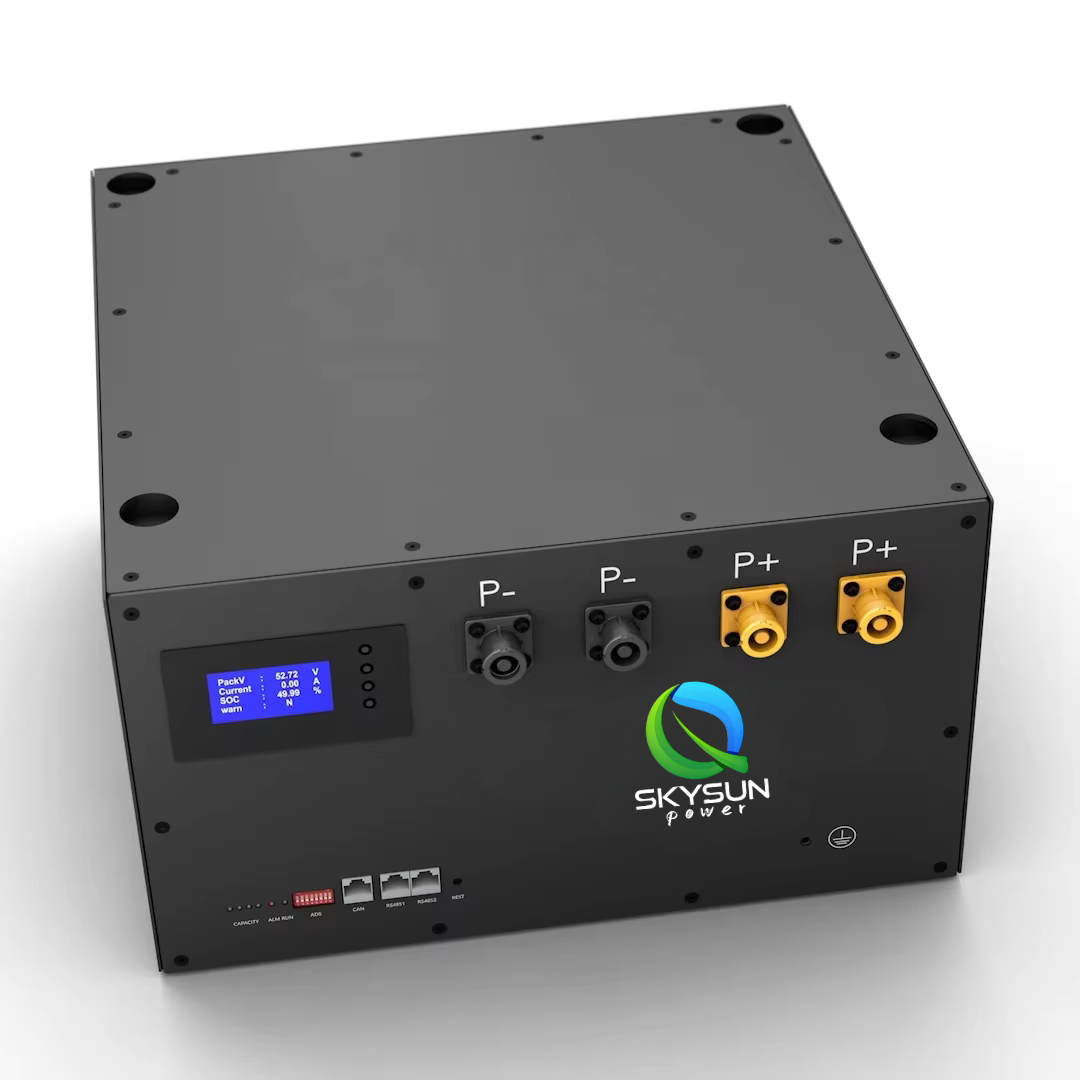

Entrepôt UE 51,2 V MASON-280 Unité DIY sans cellules (compatible avec les cellules EVE/CATL/Hithium 280 Ah/314 Ah/340 Ah)

★ Service : Garantie de 10 ans

★ Assistance : OEM, ODM, OBM, Personnalisation

★ Certifications : IEC, CE, RoHS, UN38.3, ISO, etc.

Le système de stockage d'énergie Mason 51,2 V 280 Ah LiFePO4 fournit 14,3 kWh d'énergie fiable pour les applications résidentielles, hors réseau et commerciales.

Ce kit de batterie LiFePO4 51,2 V 280 Ah permet de constituer un système de stockage d'énergie de 14,33 kWh. Conçu par Seplos comme une solution complète pour les usines, il inclut les matières premières et les équipements de production (machines d'assemblage et de vieillissement des batteries) nécessaires à la production en série de batteries de stockage d'énergie. Seplos a accompagné avec succès des clients en Autriche, en Arménie, en Afrique du Sud, en Jamaïque et en France dans la mise en place d'usines locales générant d'importants bénéfices économiques.

Caractéristiques

• Batterie au lithium de qualité automobile
• Utilisation plus sûre
• Compatibilité plug-and-play
• Équilibrage passif
• Équilibrage actif
• Surveillance Bluetooth
• stockage d'énergie évolutif

Spécifications techniques

BMS : Smart 16S 200A (Max 32 unités en parallèle)
Indice d'étanchéité : IP20
Dimensions de la batterie : (L*l*H) 440*750*251 mm
Poids (kits) : 30 kg
Affichage : écran LCD
Système de gestion de batterie intégré.
Communication avec l'onduleur CAN/RS485*2.

Informations sur les cellules compatibles

Modèle	Marque	Dimension cellulaire	Distance entre les électrodes
MASON-280A	GF 280AH	72*174*204 mm	123 mm
	LISHEN 280AH
	EVE 280K
MASON-280C	EVE 280AH	72*174*200 mm
MASON-280B	EVE 304AH	72*174*204 mm
			89 mm

Liste des colis

Partie principale
1	1 × Boîtier de batterie (Boîtier principal, Panneau avant, Support supérieur, Support avant, Couvercle supérieur)
2	1 × 48 V 200 A 16S Seplos BMS
3	1 × 12 A 16S Relais à équilibrage actif
4	1 fusible 80 V 100 A avec support
4	4 × Poignée et support
5	2 × Carte PCB pour la connexion BMS et cellule
6	3 × Verrouillage supérieur et inférieur
7	1 × écran LCD
8	1 × Autocollant pour écran LCD
9	4 × Bouchon à bouton
10	3 × Fils (Fil de l'écran LCD, Carte PCB A et Connecteur de la carte PCB)
11	2 × Bornes de batterie (borne P+ et borne P-)
12	1 × Interrupteur marche/arrêt
Autres composants
1	6 × Barres omnibus en cuivre (connexion BMS)
2	15 × Barres omnibus en aluminium (Connexion cellulaire)
3	10 × Feuille époxy (entre la cellule et le boîtier)
4	26 × Ruban EVA (Entre les cellules)
5	1 feuille PC (couverture supérieure)
6	4 * Capuchons anti-poussière pour bornes
Détails des vis
1	32 × Écrou à embase hexagonale M6 (Pour fixer les barres omnibus en aluminium)
2	12 × Vis à tête hexagonale Phillip M4 × 5 mm (fixation de circuit imprimé)
3	9 vis Phillip Hex M5 × 8 mm + rondelle + ressort (fixation du câble de terre et du support supérieur)
4	4 vis Phillip Hex M5 × 25 mm + rondelle + ressort (fixation du panneau avant)
5	6 vis Phillips rondes M3 × 8 mm + rondelle + ressort (fixation BMS)
6	4 vis Phillips rondes M3 × 6 mm + rondelle + ressort (fixation d'écran LCD)
7	12 * Vis Phillip Pan M5 * 10 mm (Fixation du loquet)
8	16 * Douille hexagonale M4 * 10 mm (fixation des bornes P+/P-)
9	42 * Vis à tête fraisée hexagonale M4 * 10 mm (poignée et boîtier de batterie)
10	6 vis cruciformes Phillip Hex M6 * 14 mm + rondelle + ressort (fixation par pied)
11	5 * Vis hexagonales Phillip M8 * 10 mm + rondelle + ressort (fixation de la barre omnibus P+/P-)

Système de gestion technique du bâtiment ( GTB ) intelligent intégré

Système de contrôle intelligent

• Protection contre les surcharges, les décharges excessives et les surintensités
• Équilibrage cellulaire actif pour des performances optimales

Surveillance de l'État :

• Calcul en temps réel de l'état de charge (SOC).
• Estimation de l'état de santé (SOH)
• Surveillance de la tension, du courant et de la température

Communication:

• Prise en charge des protocoles CAN et RS485
• Compatible avec les onduleurs et les systèmes de surveillance
• télécommande et échange de données

Diagnostic des pannes :

• Détection et alertes de pannes en temps réel
• Journalisation des événements avec horodatage
• Codes de diagnostic pour le dépannage

Hautement compatible avec divers onduleurs

Compatible avec tous les onduleurs utilisant le protocole Pylontech via CAN ou RS485. Marques prises en charge : PYLONTECH, SUNSYNK, Afore, Growatt, SMA, SOROTEC, GOODWE, Victron Energy, Deye, SOFAR SOLAR, Voltronic Power et Sol-Ark. Adaptation de protocole personnalisée disponible sur demande.

Convient à une large gamme d'applications

Les boîtiers de batterie DIY de 14,3 kWh sont largement applicables aux scénarios suivants : stockage d'énergie domestique, stockage commercial, alimentation de secours industrielle, systèmes d'alimentation hors réseau, systèmes d'alimentation connectés au réseau et alimentations sans interruption (UPS), etc.
